2019-04-02 點擊量：18269次
前言：石油危機成為全球關注的話題，隨著現代社會的飛速發展，人類對石油能源的需求及依賴愈來愈強，尋找儲備更多更豐富的石油能源資源已經成為全球關注的共同話題。高精密進口便攜式石油勘探設備的發明成為工作人員進行野外長期科研勘探測試的重要工具，而為高精密石油勘探設備提供高效、便攜、輕便、充足的后備電源解決方案則是科研人員進行長期野外工作的重要保證。18650鋰電池組因其自身所具備的特有優點，已經成為此類高科技測試儀器后備電源解決方案的首選。
方案要求
一、石油勘探設備用鋰電池設計方案要求：
石油勘探設備是一種便攜式野外石油地質及石油儲備源的勘探設備，可對地表層面的相關地質層進行檢測，通過先進的核磁共振巖心分析，利用石油和水中的氫原子核在磁場中具有共振并產生信號的特性來探測巖石物性，以發現地下相關石油源并判定石油儲備的含量。傳統的戶外供電裝置均采用鉛酸電池，其低能量密度、大體積、高質量等缺點給勘探人員戶外工作增加了負擔，新型石油勘探設備用鋰電池具備高能量比、輕質量、小體積、高循環壽命、高安全、高電壓、一致性好等優點。鋰電池組設計方案通過進口大容量的三洋電芯、防水外殼，防水特種插頭及LED數顯屏進行組合而成，該方案輸出過流保護值為20A，最大設計容量為40Ah，采用過溫70℃自動保護裝置，可以長時間滿足儀器用電需求，正被廣泛應用到石油勘探設備領域。
具體設計要求參數如下：
1）鋰電池組型號設計要求：18650-3S8P/20Ah/11.1V。
2）電路部分設計要求：
1、單節過充保護電壓：4.35±0.25V
2、單節過充恢復電壓：4.15±0.50V
3、單節過放保護電壓：2.40±0.08V
4、單節過放恢復電壓：3.00±0.10V
5、組合電池過流保護值（10ms）：30~35A
6、組合電池過溫保護值（可恢復）：70±5℃
7、成品電池還具備短路、反充保護。
3）電池循環壽命設計要求：300~500次（國標充放電標準）
4）池外型尺寸設計要求：200*120*75mm
二、石油勘探設備用鋰電池設計方案：
1）保護板（PCM）：主要是對可充電鋰電池組進行設計的保護線路，由于鋰電池本身的化學特性，需要提供智能電量計算、過充、過放、短路、過流等保護功能，以避免引起燃燒、爆炸等危險。
2）保護IC（ProtectionIC）：設計方案的主要保護功能芯片，對電芯進行過充、過放、過流、短路等功能的在線時時監測，使電芯在安全穩定高效的范圍內工作。
3）溫度開關：主要針對溫度保護功能設計。當電池本身的溫度因其它異常問題達到70±5℃范圍時，溫度開關啟動，進行溫度保護。
4）18650鋰離子電芯/18650/2500mAh/3.7VLi-ioncell（SANYO）。
5）場效應管（MOSFET）：MOSFET管，在保護電路中起開關作用，永遠使負載兩端的電壓不會升高也不會降低，保證電壓穩定。
6）LED電壓顯示表：對電池模塊的電壓指示，方便對電池電壓和電量進行監測。
7）防水模式：真空防水輸入輸出插頭、防水開關、電池防水白盒，使整體電池處于防水模式。

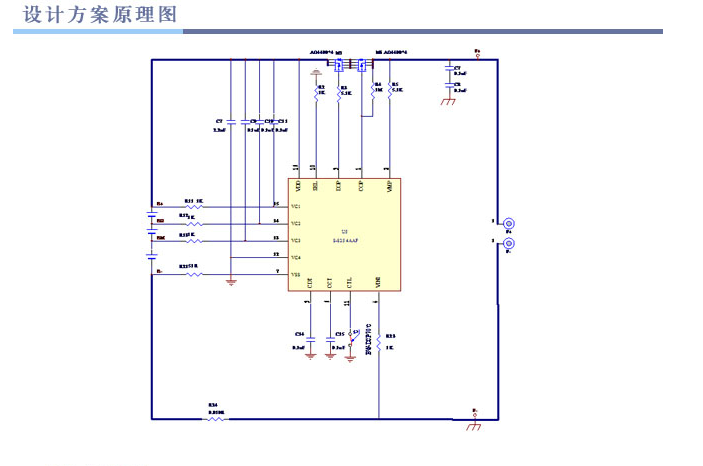

設計方案原理圖

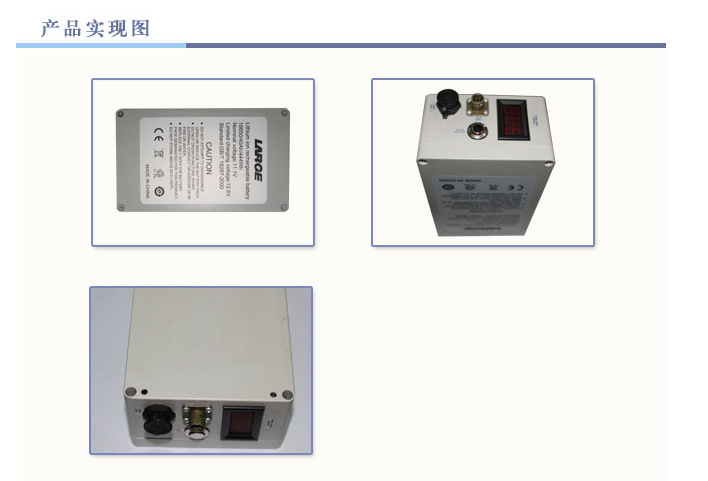

產品實現圖
