便攜式移動打印機電池設計方案 7.4V 2500mAh

2021-08-12   點擊量：3119次

引：（關鍵詞：便攜式打印機鋰電池，移動打印機鋰電池）隨著社會社會發展，移動化、便攜化辦公已漸成趨勢，便攜式移動打印機的市場空間不斷擴大，合同、協議、小量資料打印成為用戶使用便攜式移動打印機最多的用途。便攜式移動打印機一般用于隨身攜帶使用，具有體積小、重量輕、可用鋰電池驅動、便于攜帶等特點，主要是為了滿足用戶在移動途中打印需要而設計。

一、便攜式移動打印機電池設計要求：
1）由于打印機打印時電流較大，峰值電流可達5A，正常工作電流0.5~2A，對電池連續工作時間及工作穩定性要求較高，為此我司采用進口三洋電芯，該電池具有高能量比、輕重量、小體積、高循環壽命、高安全、高電壓一致性等優點，鋰電池組設計輸出過電流保護值8~16A，持續工作電流5.2A，荷電容量500mAh，充分滿足打印機的用電需求。
2）電路部分設計要求：

? 單節過充保護電壓：4.25±0.02V
? 單節過充恢復電壓：4.10±0.03V
? 單節過放保護電壓：3.0±0.05V
? 單節過放恢復電壓：3.0±0.05V
? 組合電池過流保護值：8~16A
? 組合電池過流保護值（PTC）：5.2A
? 電池還具備對主機溫度信號傳送、ID信號傳送、輸出短路保護、反充保護等功能

3) 電池循環壽命設計要求：300~500次（國標充放電標準）

二、便攜式移動打印機電池設計方案：

? 18650鋰離子電芯/18650 Li-ion cell（SANYO）。
? 電池組規格：18650/2S1P/2500mAh/7.4V
? 保護板（PCM）：主要是對可充電電池組（一般指鋰電池）進行設計的保護線路，由于鋰電池本身的化學特性，需要提供過充、過放、短路、過流等及過溫等保護功能。以避免引起的燃燒、爆炸等危險。
? 保護IC（Protection IC）：設計方案的主要保護功能芯片，對電芯進行過充、過放、過流、短流等功能的在線時時監測。使電芯在安全穩定高效的范圍內工作。
? 過流保護片（PTC）：主要針對二次保護功能設計。PTC可恢復保險絲具有過流保護，自動復原雙重功能。電池產品里PTC可以防止電池高溫放電和不安全的大電流的發生。
? 場效應管（MOSFET）：MOSFET管，在保護電路中起開關作用，永遠使負載兩端的電壓不會升高也不會降低，保證電壓穩定。
? 溫度識別電阻(NTC)：可隨時探測電芯周邊環境溫度，將溫度信號傳送至主機，主機通過識別到的溫度信號來控制電池組的工作。
? 電池組封裝（膠殼）。

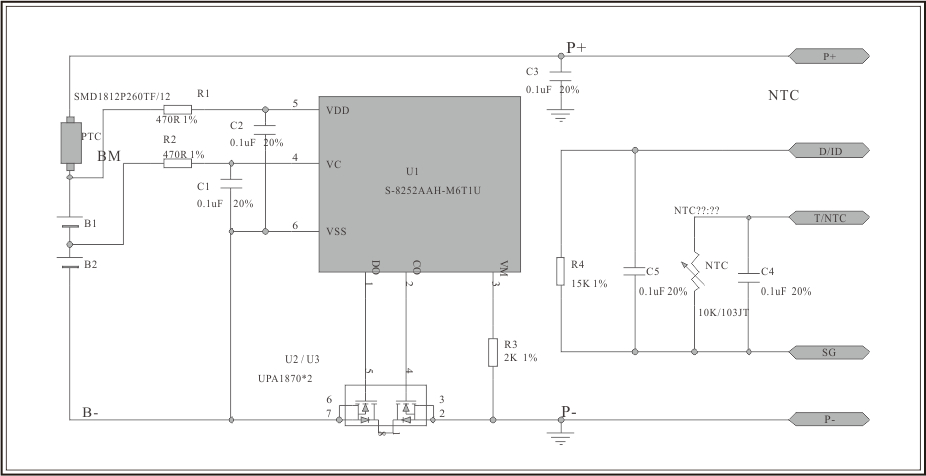

? 便攜式移動打印機電池設計方案原理圖：

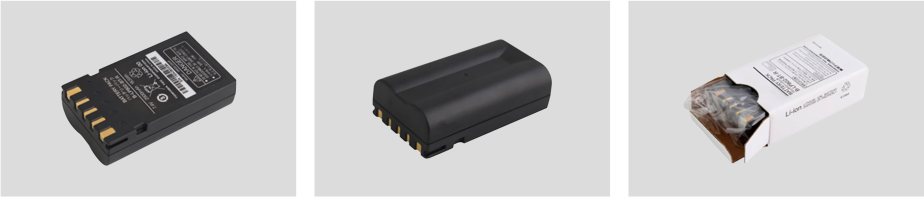

三、便攜式移動打印機電池產品實現圖：
