筆記本B超機鋰電池設計方案 14.4V 6200mAh

2019-07-15   點擊量：10130次

引：（關鍵詞：筆記本B超機，智能鋰電池）近年來由于鋰電池的飛速發展，許多可攜式產品都利用電壓測量值來估計電池剩余電量，但是電池電壓與剩余電量的關系卻會隨著放電率、溫度和電池老化程度而改變，使用這種方法的誤差率最高可達50%。由于市場對使用時間更長的產品需求不斷增強，因此在設計時需要更加精確的解決方案。使用智能電量檢測計IC來測量電池充入或消耗的電量，將能夠在很寬的應用電源級別范圍內提供更精準的電池電量估測。

一、筆記本B超機智能電池設計要求：
根據客戶的要求和規格，設計與主機配套的筆記本B超機智能電池組，將帶通信協議的智能電量計、鋰電池及安全保護性能集成到你的解決方案中去，可達到智能電池組與主機信息共享，最終實現合理、高效、安全的電池管理方案。在整個方案的設計過程中，以確保電池、電池組及整個系統的安全性為前提，以滿足相應的設計法規及認證法規為首選考慮。同時為了確保鋰電池的安全性和可靠性，電池組內部都要采取多層保護，防止鋰電池過充電，過放電或短路而被破壞。

二、筆記本B超機智能電池設計方案：

? 18650鋰離子電芯/18650 Li-ion cell（NCR18650A Panasonic）。
? 電池組規格：NCR18650A-4S2P-6200mAh-14.4V
? 保護板（PCM）：主要是對可充電電池組（一般指鋰電池）進行設計的保護線路，由于鋰電池本身的化學特性，需要提供過充、過放、短路、過流等及過溫等保護功能。以避免引起燃燒、爆炸等危險。
? 保護IC（Protection IC）：BQ29330DBT是設計方案的主要保護功能芯片，對電芯進行過充、過放、過流、短路等功能的在線時時監測。使電芯在安全穩定高效的范圍內工作。
? 溫度保險開關（Fuse）：T6D是主要針對二次保護功能設計。電池產品里Fuse可以防止電池高溫放電和不安全的大電流的發生（當溫度大于139度時，自我燒毀不可恢復）。
? 場效應管（MOSFET）：兩個同型號的MOSFET管AON6404，在保護電路中起開關作用，永遠使負載兩端的電壓不會升高也不會降低，保證電壓穩定。
? 電量管理控制芯片（BQ20z70DBT）：功能完整的電量檢測計，具有一個測量電壓與溫度的模數轉換器(ADC)  和一個測量電流與充電感測的模數轉換器。電量檢測計具有一個微處理器，負責執行電量檢測計能夠提供剩余電量狀態(Remaining  State  of Capacity)等信息，BQ20z70DBT產品還提供剩余可運行時間 (Run  Time  to  Empty)。主機可隨時向電量檢測計查詢這些信息，將電池信息通知用戶。電量檢測計的使用非常方便。讓使用者隨時掌握電池電能。

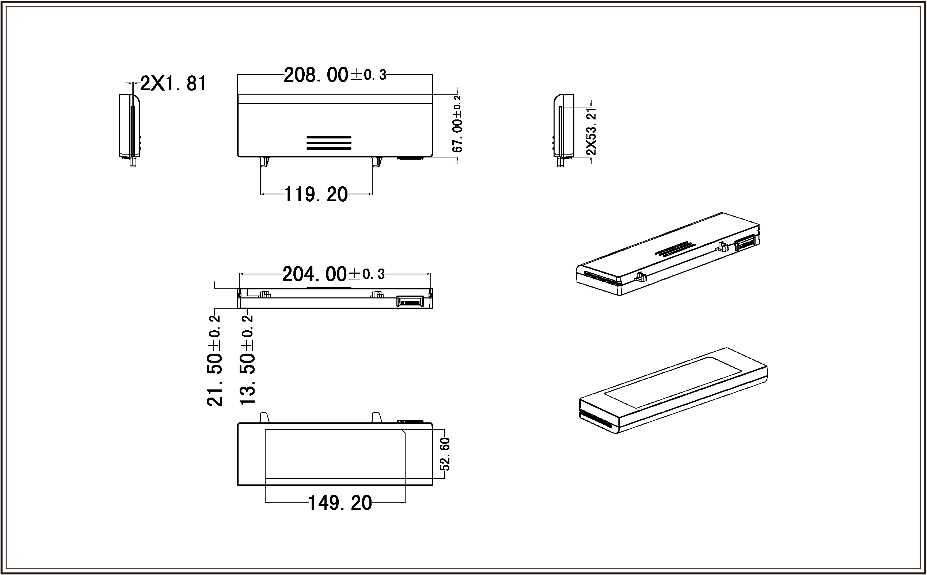

? 電池組封裝后效果圖（膠殼）：

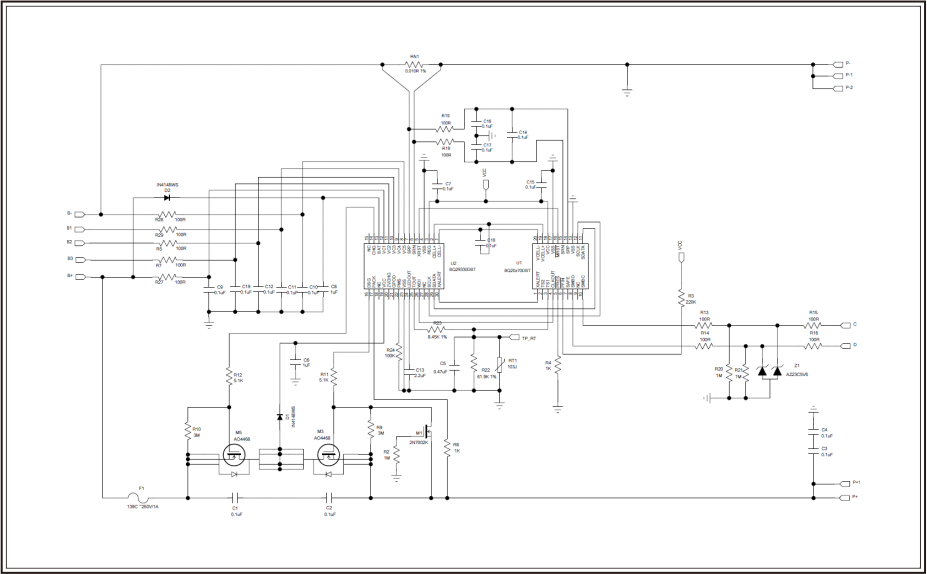

? 筆記本B超機智能電池設計方案原理圖：

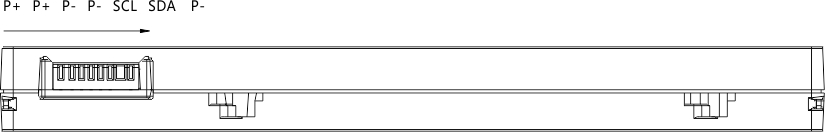

? 筆記本B超機輸出口定義圖：

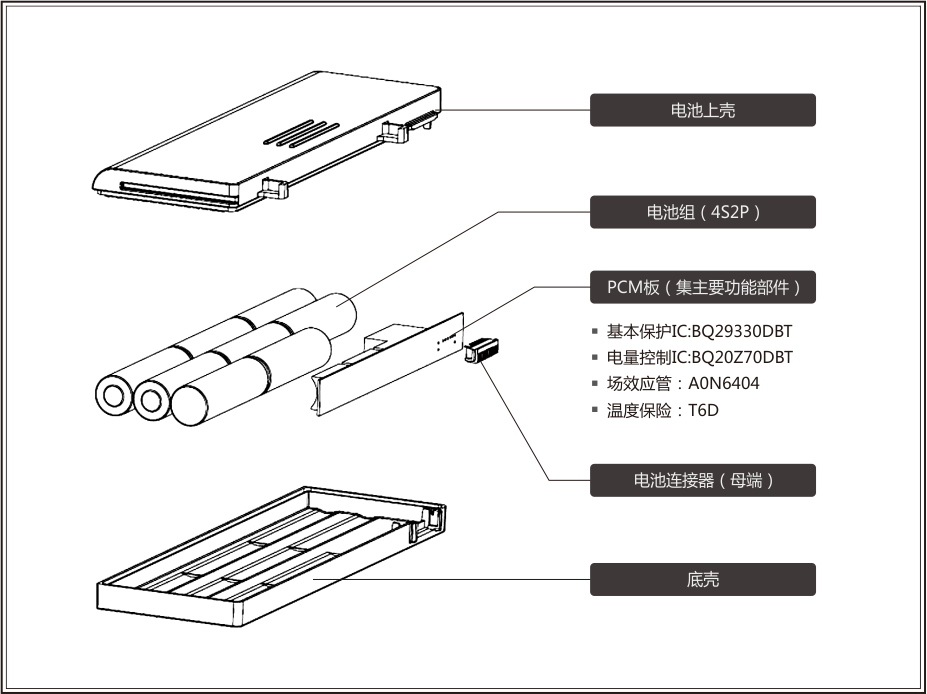

? 筆記本B超機智能電池實現方案
