（關鍵詞：18650鋰電池）近年來由于鋰電池的飛速發展，許多可攜式產品都利用電壓測量值來估計電池剩余電量，但是電池電壓與剩余電量的關系卻會隨著放電率、溫度和電池老化程度而改變，使用這種方法的誤差率最高可達50%。由于市場對使用時間更長的產品需求不斷增強，因此在設計時需要更加精確的解決方案。使用智能電量檢測計IC來測量電池充入或消耗的電量，將能夠在很寬的應用電源級別范圍內提供更精確的電池電量估測。
一、檢測儀器智能電池設計要求：
根據客戶的要求和規格，設計與主機配套的智能電池組，將帶通信協議（SBS通訊協議）的智能電量計和電池安全保護性能集成到你的解決方案中去，可達到電池組與主機信息共享，最終實現合理、高效、安全的電池管理方案。
1） 電芯造型要求：采用進口三洋電芯組合（18650-4S4P/8800mAh/14.8V）。
2） 結構設計要求：外觀精美，整體電池達到防水、防震的要求。在外觀設計方面，采用高檔鋁合金外殼+特種防水插頭。
3） 電路設計要求：精確的電量管理+精確的LED電量顯示。采用SBS智能電池管理系統設計方案，時時有效地對電池的剩余電量進行有效的管理。精確的LED電量顯示，時時有效地將電池的剩余電量按精確的百分比以LED亮燈的形式展示給用戶，以達到高效直觀的目的。
二、檢測儀器智能電池設計方案：
1） 產品規格：SANYO UR18650-4S4P/8800mAh/14.8V
2） 鋁合金外殼及鋁件支架：根據客戶要求設計精美的鋁合金外殼，并達到防水防震要求，以及大電流工作下良好的散熱要求。
3） 智能電量計保護板（PCM）：采用SBS智能電池管理系統，利用先進的電量計算原理精確時時的計算出電池的電量，并通過SMBUS時時向主機報告電池的電量信息，同時向可充電智能電池組（一般指鋰電池）進行保護功能，由于鋰電池本身的化學特性，需要提供過充、過放、短路、過流及過溫等保護功能，以避免引起燃燒、爆炸等危險。
4） LED電量顯示板： LED電量顯示燈按20%的電量比例，將智能電量計保護板時時計算出的電池容量直觀的顯示出來，以便高效直觀的方便客戶使用。
5） 過流保護片（PTC）：主要針對二次保護功能設計。PTC可恢復保險絲具有過流保護，自動恢復雙重功能。電池產品里的PTC可以防止電池高溫放電和不安全的大電流的發生。
6） 專用真空防水特種插頭：電池外部采用真空防水連接，以滿足客戶的防水要求

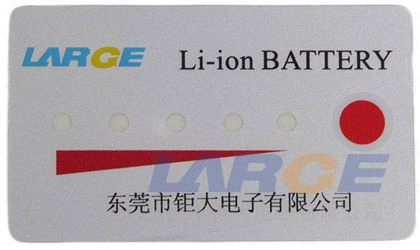

7） 防水LED標貼紙

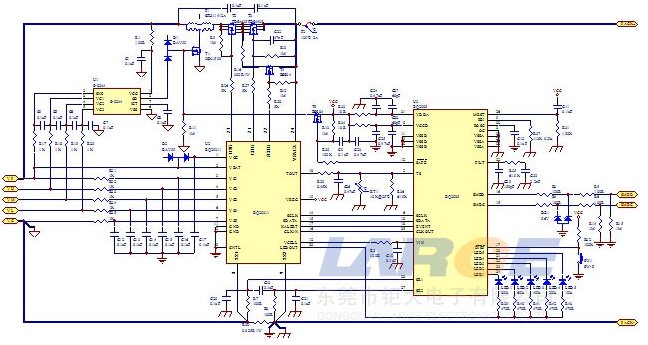

8） 設計方案原理圖：

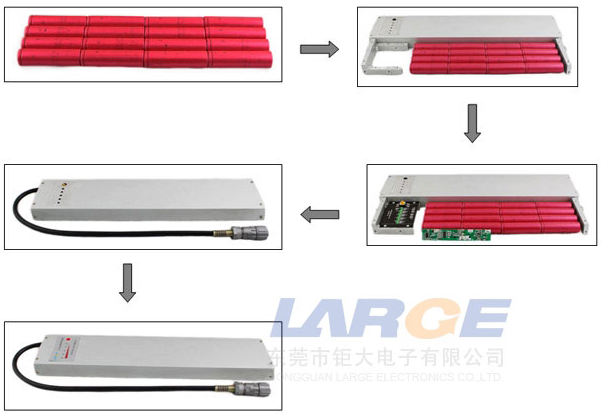

三、檢測儀器智能電池產品實現圖：
